Masini Trumpf de Stantat

Masini Trumpf de Stantat

Masini de stantat

TruPunch 5000

Masini Trumpf de stantat

TruPunch 5000

Producție inovatoare cu Masini Trumpf de stantat. Sistemul de ștanțare TruPunch 5000 este lider de piață în productivitate, fiabilitate proceselor și flexibilitate. Soluțiile individuale de automatizare garantează versatilitatea aplicațiilor și permite un flux optim, în special în timpul funcționării cu mai multe schimburi. Productivitate imbatabilă. Producție fiabilă. Training facil. Calitate optimă a pieselor. Automatizare individuală.

Solicita oferta
Masini Trumpf de stantat
  •  Perforare cu o rată de până la 1600 bătăi / min sau marcarea cu până la 3000 bătăi / min datorită drive-ului On-Demand
  • Productivitatea maximă la marcare și, datorită vitezei de rotație crescute, se maximizează prelucrarea contururilor complexe
  • Optimizare de productivitate și fiabilitate a procesului datorită funcțiilor inteligente
  • Soluții inteligente de automatizare, cum ar fi ToolMaster Linear pentru schimbări rapide de scule
  • Ergonomic configurat datorită sistemului instrumente TRUMPF
  • Bună accesibilitate la toate domeniile relevante ale mașinii
  • Operațiune mobilă a mașinii cu ajutorul aplicației MobileControl
  •  Ștanțare și prelucrare fără zgârieturi când se utilizează matrița activă (opțional)
  • Precizie de prelucrare oferită de designul coerent și batiul solid al mașinii
  • Precizie ridicată a pieselor, necesitatea de repoziționare fiind eliminată de clemele retractile.
  • Suprafețele părții libere imprimeuri, datorită puterii de stripare programabile (opțional)
  • Cleme mark-fără a se asigura o calitate optimă parte
  • Funcția de recunoaștere format foaie, comparându-l automat cu formatul dorit sporind, astfel, fiabilitatea procesului
  •  Flexibilitate maximă de prelucrare prin utilizarea de până la 90 de stații, desfășurate în ToolMaster Linear
  • În format mare și mediu: prelucrarea întreagii foaii într-o singură trecere prin cleme retractabile
  • Instrumente speciale, cum ar fi MultiBend permit o gamă largă de formare
  •  Consumul optim de energie prin intermediul Drive-ului On-Demand
  • Un al doilea circuit de presiune asigură o eficiență energetică excelentă toate unitățile de pumn hidraulice

Date tehnice

ProdusTruPunch 5000 format mediuTruPunch 5000 format mare
Arie lucru
Stantare2500 mm x 1250 mm3050 mm x 1550 mm
Otel moale8 mm8 mm
Otel inoxidabil220 kN220 kN
Aluminiu
Stantare (E=1mm)1600 1/min1350 1/min
Marcareca. 3000 1/minca. 3000 1/min
Nr. max de scule
cu 3 cleme18 buc.
cu 4 cleme21 buc.
Timp schimbare scula< 3 s< 3 s
Timp0,3 s0,3 s
Spatiu necesar6760 mm x 6100 mm7600 mm x 7000 mm

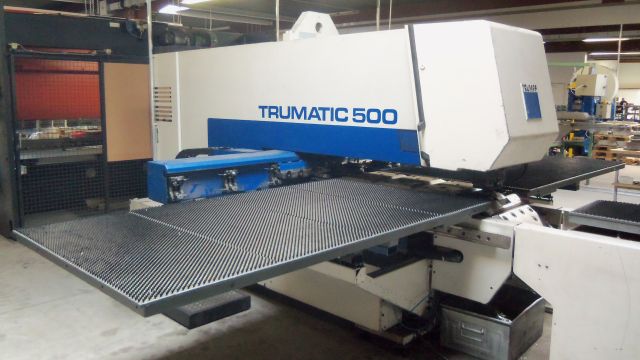

TRUMPF TC 500 R 1600

Masini Trumpf de stantat

TRUMPF TC 500R 1600 din seria Masini Trumpf de stantat vă asigură un sistem de ștanțare robust, cu un cap perforant dur și rezistent la uzură. Versatil și simplu de utilizat, sistemul poate fi dotat cu extraopțiuni, în funcție de necesități. Foaia de 8mm grosime maximă suportă o prelucrare pe distanțe de 3085mm, pe axa X și 1650mm pe Y. Capul perforant are o forță de 23 tone, cu o frecvență de 780 lovituri/min.

Solicita oferta
Masini Trumpf de stantat
Producător:Trumpf
Tip:TRUMATIC L 2530 Plus
An05/2005
Ore lucru [h]:5080/2125
Suprafață lucru XxYxZ [mm]:2500x1250x 100
Putere nominală laser [Watt]:2400
Control:Siemens 840D
Grosimea tablei [mm]:20 (Otelita O2)
Greutatea piesei de prelucrat [kg]:500
Viteză lucru [m/min.]:60/85
Rezonator:CO2 frecvență înaltă radio
Putere mașină [kW]:29-63
Lungime [mm]:6500
Lățime [mm]:5900
Înălțime [mm]:2000
Greutate [kg]:7000

Configurare standard

Cadru mașină închis, cu unitatea laser integratăUnitate laser: laser CO2 TLF 3000, cu frecvență radio înaltă, telescop oglindă, răcitorTrapă ridicare automată
Drive-uri cu motoare servo, ce nu necesită întreținereHI-LAS - tăiere de înaltă presiuneSistem de senzori plasmă
SprintLas - prelucrare de mare vitezăContourLas pentru producerea de găuri de diametre miciProgramarea presiunii gazului de tăiere
Cap de taiere laser cu lentilă de 5 "Cap de tăiere laser cu lentilă de 7,5"Dispozitiv cap de tăiere cu schimbare rapidă
DIAS III – reglare înălțimeDispozitiv de pulverizare cu ulei, pentru prelucrarea fiabilă a plăcilor groaseFuncția de ”Jurnal”
Control Siemens Sinumerik 840D: Sistem de control bazat pe PC, ușor de utilizat, ajutor online, funcții de diagnosticare, jurnal de întreținere, date tehnologice, Teleservice, unitate disc 3.5", conexiune BNC- / RJ45Programarea ”Shopfloor/ Atelier” ToPs 100 Lite si interfata MDESiguranță: Bariere luminoase cu multi-fascicul, complet încapsulat și ventilat, sistem de monitorizare, sistem de extracție cu mai multe camere și aspirator de praf compact, cabină de siguranță

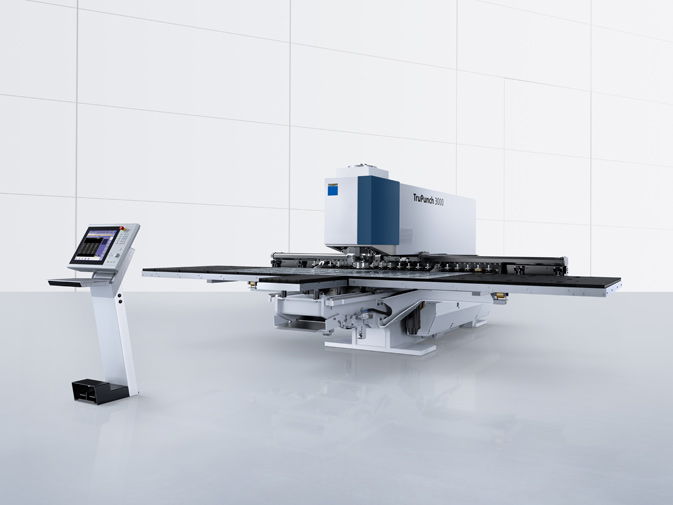

TruPunch 3000

Masini Trumpf de stantat

Sistemul universal de ștanțare cu resurse minime din seria Masini Trumpf de stantat. Grație procesării pieselor fără foaie-schelet , TruPunch 3000 operează cu economii ale materialului de 10%. Automatizarea inteligentă face sistemul extrem de ușor de utilizat.

Cu TruPunch 3000, beneficiați de următoarele avantaje: eficiență ridicată a resurselor, procesare fără schelet, manevrare a foilor fără zgârieturi, diverse soluții de automatizare.

Solicita oferta
Masini Trumpf de stantat
  • Rată ștanțare de 1000 de curse / minut (marcare – 2500 de curse / min)
  • rotație rapidă, prin capul de ștanțare electric, extrem de dinamic
  • prelucrarea formatelor mari fără repoziționare
  • concept de operare intuitiv
  • soluții de automatizare modulare
  • datorită prelucrării fără schelet au crescut eficiența și fiabilitatea prelucrării materiilor prime, dar și facilitatea utilizării
  • utilizarea foii metalice cu 10% mai eficient
  • îndepărtarea ușoară a pieselor finite
  • resturile metalice sunt prelucrate, simplificând logistica de manipulare și aducând plus valoare ca și resursă reciclabilă
  • posibilitatea alegerii între prelucrare fără schelet și prelucrare convențională
  • calitate excelentă, mulțumită manipulării ușoare a foilor. Masa cu perii (opțional) și forță de stripare programabilă.
  • prelucrare rezistentă la zgârieturi, prin matrița descendentă (opțional)
  • selecție largă de posibilități de perforare de înaltă calitate
  • diverse soluții de automatizare pentru procese fiabile și extrem de flexibile
  • toate sculele poate fi rotite 360 de grade
  • îndepărtarea ușoară a pieselor de 500 x 500 mm, datorită clapetei de îndepărtare
  • amprentă la sol redusă
  • utilizarea mașinii prin intermediul smartphone-ului, cu ajutorul aplicației MobileControl
  • eficientizarea resurselor prin intermediul capului de perforare electric și a prelucrării fără foaie-schelet
  • eficiență energetică ridicată, cu un input de putere de 5,9 kw, datorită capului de ștanțare electric
  • nivelul redus de utilizare a aerului comprimat și consumul redus de energie contribuie la conservarea resurselor.

Configurare standard

ProdusTruPunch 3000 format mediuTruPunch 3000 format mare
Arie lucru
Stantare2500 mm x 1250 mm3000 mm x 1500 mm
Grosime max. foaie6,4 mm6,4 mm
Forță max. perforare180 kN180 kN
Stantare (E=1mm)1000 1/min1000 1/min
Marcareca. 2500 1/minca. 2500 1/min
Nr. max de scule
cu 2 cleme18 buc.
cu 3 cleme21 buc.
Timp schimbare sculă (Single tool)3 s3 s
Timp schimbare sculă (Multitool)0,3 s0,3 s
Spatiu necesar5000 mm x 6500 mm5800 mm x 7650 mm
Cap ștanțareelectricelectric

Linii automate disponibile
